四周都有倒扣,是做斜顶还是做滑块呢?

时间:2020-05-29 11:30:31 点击:740 次 来源:洛阳航标模塑科技有限公司

什么是模具斜顶:

出模时,斜顶沿着斜方向向上顶(角度90°),斜顶出模后,斜顶与产品扣位之间距离要有

  0.5MM以上,才能保证产品出模不会扣到斜顶;

什么是模具滑块:是完成侧面抽芯的重要零件,配合导滑槽使用,用斜导柱带动其进行侧抽芯;


在塑料模具中,利用成型的开模动作,使斜撑梢与滑块产生相对运动趋势,使滑块沿开模方向及水平方向的两种运动形式,使之脱离倒勾。如下图所示:

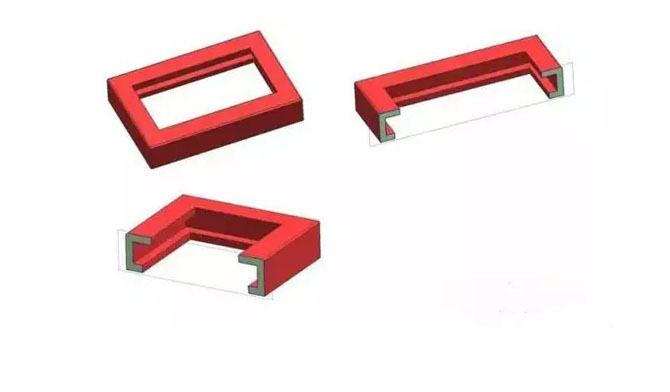

1.分析设计

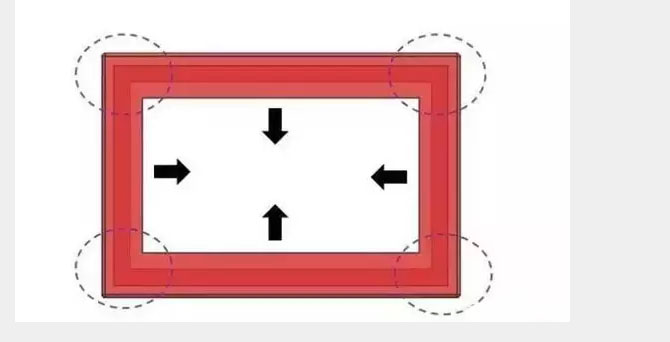

碰到此类产品,我们首先会考虑能不能做斜顶,但通过分析,做斜顶4个角落位置的倒扣无法脱离(箭头方向做斜顶)


2.方案

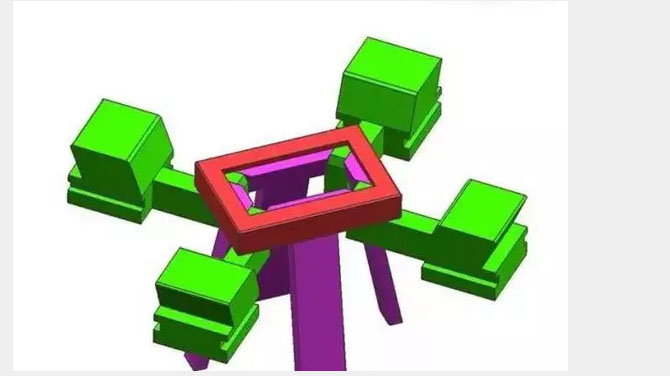

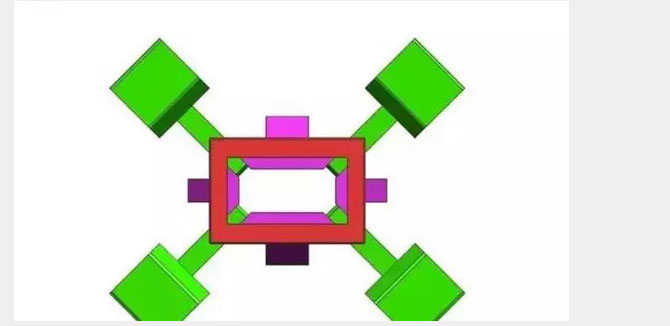

斜顶无法完全脱倒扣,我们只能考虑能否用斜顶+内滑块的方式进行设计。如下图所示,绿色部件为内滑块,粉红色部件为斜顶。




3.运作原理:

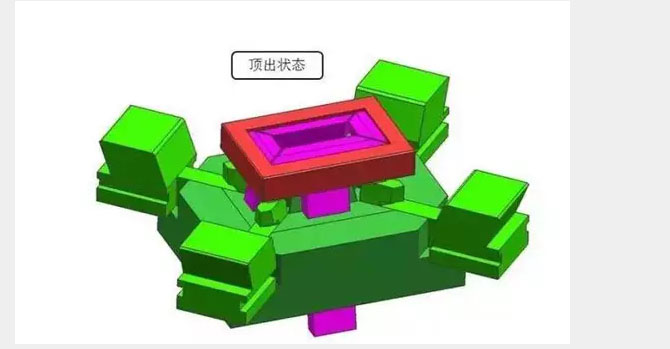

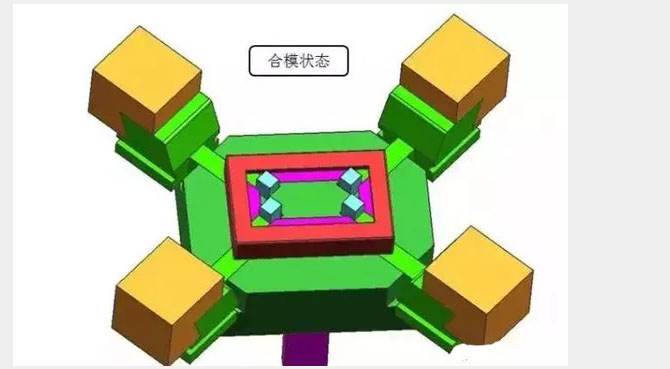

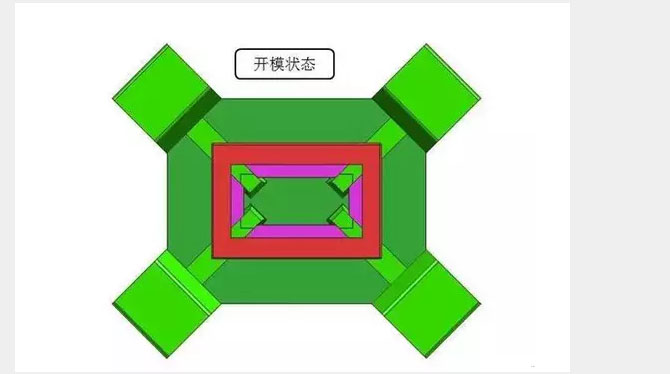

前后模部分打开,由于铲机斜度的作用驱动内滑块向内侧移动,先脱离产品4个角落的倒扣,然后4支斜顶顶出产品,同时脱离倒扣,取出产品,合模进行下一个生产。
